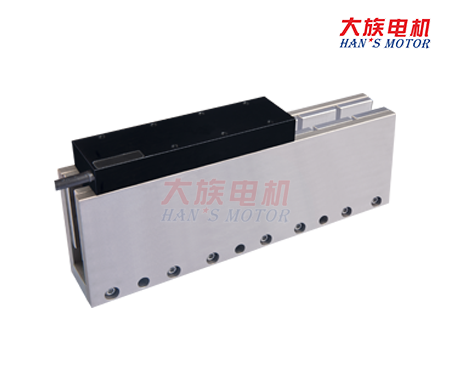

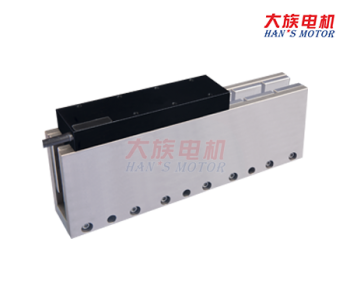

直線電機LSMU5系列無鐵芯電機-自然冷卻型
1、推力特性平滑；
2、小慣量大加速度；
3、過載能力強；
4、無齒槽力及電磁吸力；
5、模塊化設計。
產品介紹
產品參數
其他產品

直線電機LSMU無鐵芯系列
無鐵芯技術丨無齒槽效應丨專利技術丨繞組緊湊型設計，高推力密度丨高連續推力與峰值推力丨可選霍爾傳感器


直線電機選型規則

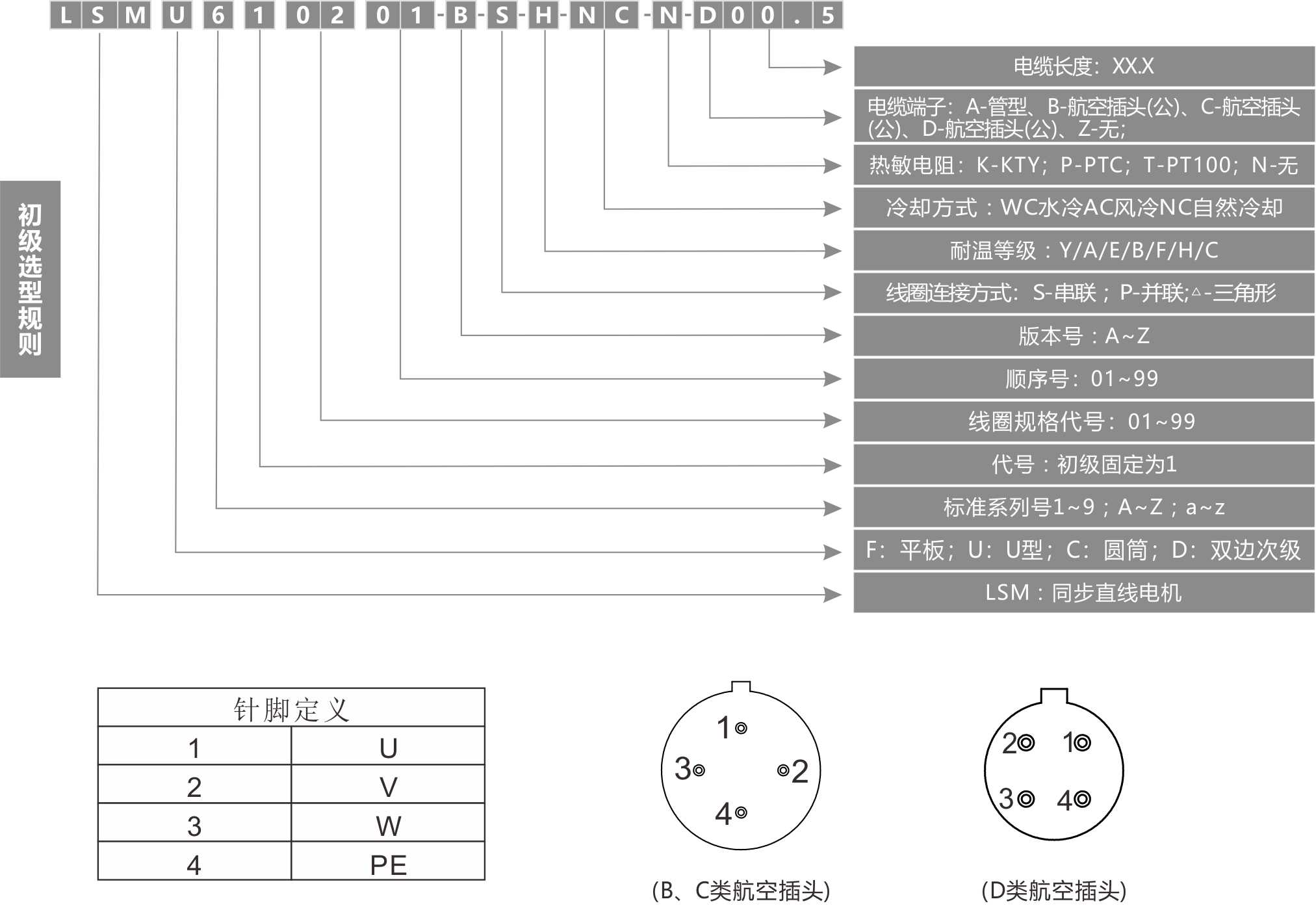

初級選型規則
命名舉例，LSMU610201B-S-H-NC-N-D00.5表示：U型直線同步電機之第6個標準系列的02線圈第1款B版本串聯式初級，
且耐溫等級為H級，采用自然冷卻方式,無熱敏電阻，電纜線長0.5米，出線端為D類航空插頭。

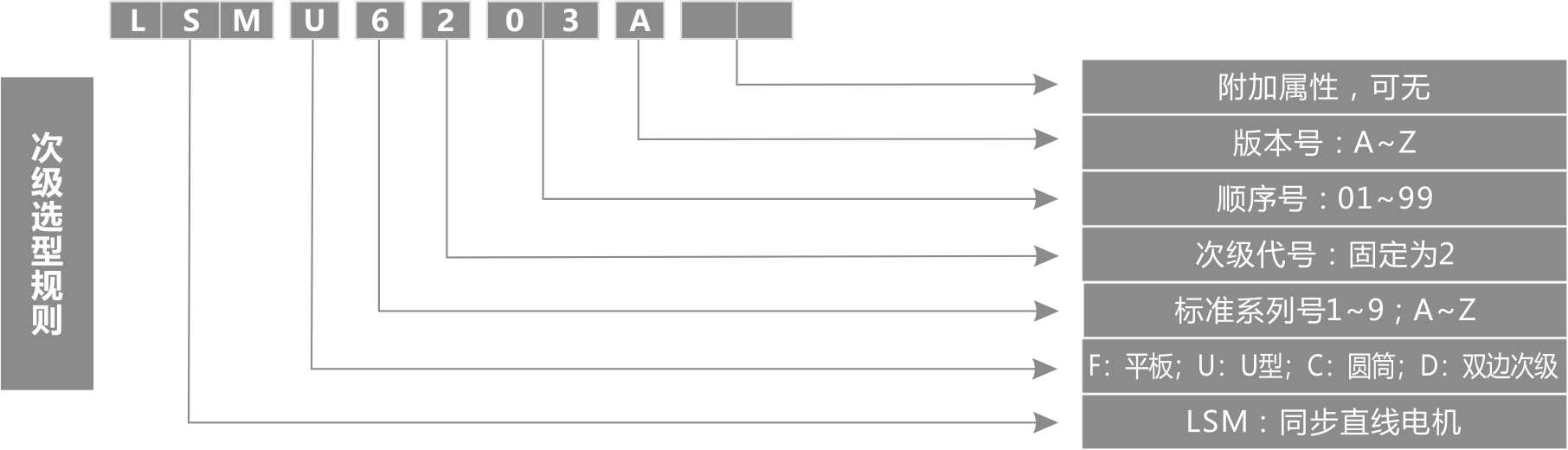

次級選型規則
命名舉例，LSMU6203A表示：U型直線同步電機之第6個標準系列的第3款A(yù)版本次級；

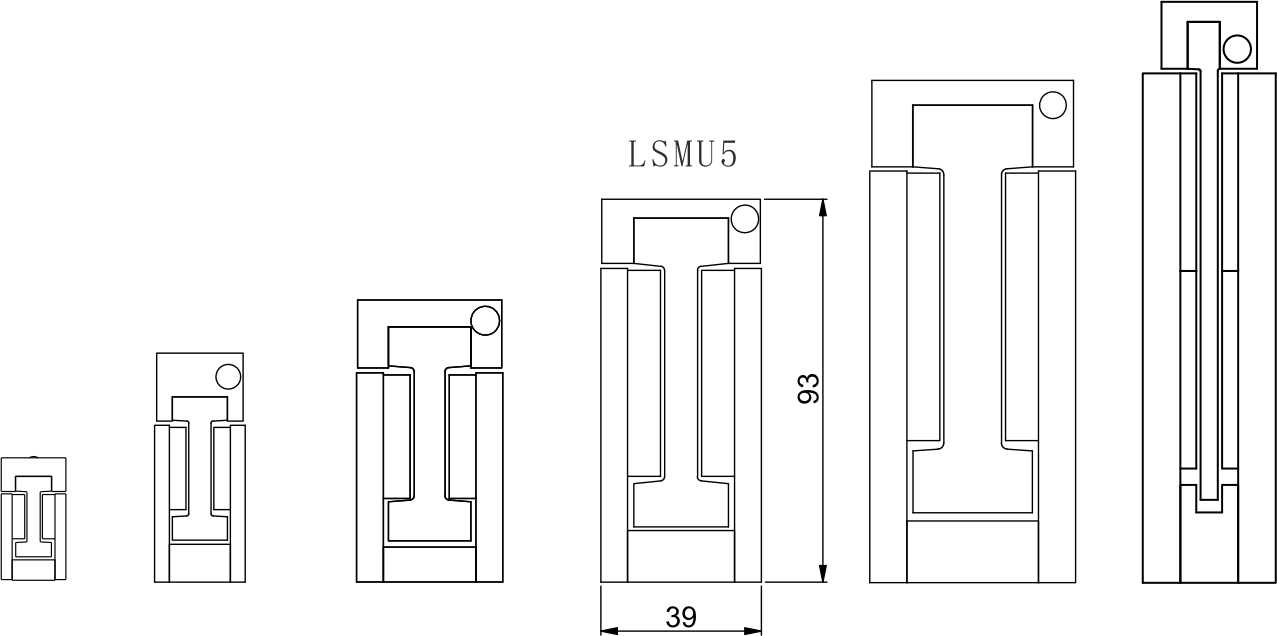

直線電機LSMU5系列
LSMU系列無鐵芯電機-自然冷卻型

無鐵芯直線電機-LSMU5系列
初級規格: LSMU510xxxx-x-H-NC-N-D00.5 101A-S 201A-S 201A-P 301A-S 301A-P 402A-S 402A-P 501A-S 501A-P 601A-S 601A-P
性能參數 符號 單位 串聯 串聯 并聯 串聯 并聯 串聯 并聯 串聯 并聯 串聯 并聯
連續推力(在溫度Tmax下) Fc N 56 112 112 168 168 224 224 280 280 336 336
峰值推力 Fp N 317 624 624 936 936 1248 1248 1560 1560 1872 1872
電機常數(在25℃下) Km25 N/Sqrt(W) 10.2 14.4 14.4 17.7 17.8 20.5 20.4 22.9 22.9 24.9 25.2
最大持續損耗功率 Pc W 41.4 82.8 82.8 124.2 122.0 163.4 165.6 204.8 204.8 250.6 244.0
連續電流(在溫度Tmax下) Ic Arms 2.3 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6
峰值電流（持續時間1s） Ip Arms 13.0 13.0 26.0 13.0 26.0 13.0 26.0 13.0 26.0 13.0 26.0
推力常數（25℃,±5%） Kf N/Arms 24.4 48.7 24.4 73.0 36.5 96.0 48.0 120.0 60.0 144.0 72.0
反電勢常數（25℃,±5%） Ke Vrms/m/s 8.1 16.2 8.1 24.3 12.2 32.0 16.0 40.0 20.0 48.0 24.0
電阻(25℃,±5%)p-p R ? 3.8 7.6 1.9 11.4 2.8 15.0 3.8 18.8 4.7 23.0 5.6
電感(25℃,±30%)p-p L mH 3.6 7.0 1.8 9.5 2.6 14.0 3.5 17.5 4.4 21.0 5.3
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 60 60 60 60 60 60 60 60 60 60 60
電磁吸力 Fa kN 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
最高直流母線電壓 Ubus V 330 330 330 330 330 330 330 330 330 330 330
額定推力下最大速度Ubus=310V Vmax,Fc m/s 14.6 6.9 14.6 4.4 9.5 3.1 7.0 2.3 5.5 1.8 4.4
峰值推力下最大速度Ubus=310V Vmax,Fp m/s 10.8 3.4 10.8 0.8 5.9 0.0 3.4 0.0 1.9 0.0 0.9
理想空載下最大速度Ubus=310V Vmax,0 m/s 15.4 7.7 15.4 5.1 10.3 3.9 7.8 3.1 6.2 2.6 5.2
初級質量 Mp Kg 0.4 0.7 0.7 1.0 1.0 1.3 1.3 1.7 1.7 2.0 2.0
單位長度次級質量 Ms Kg/m 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0

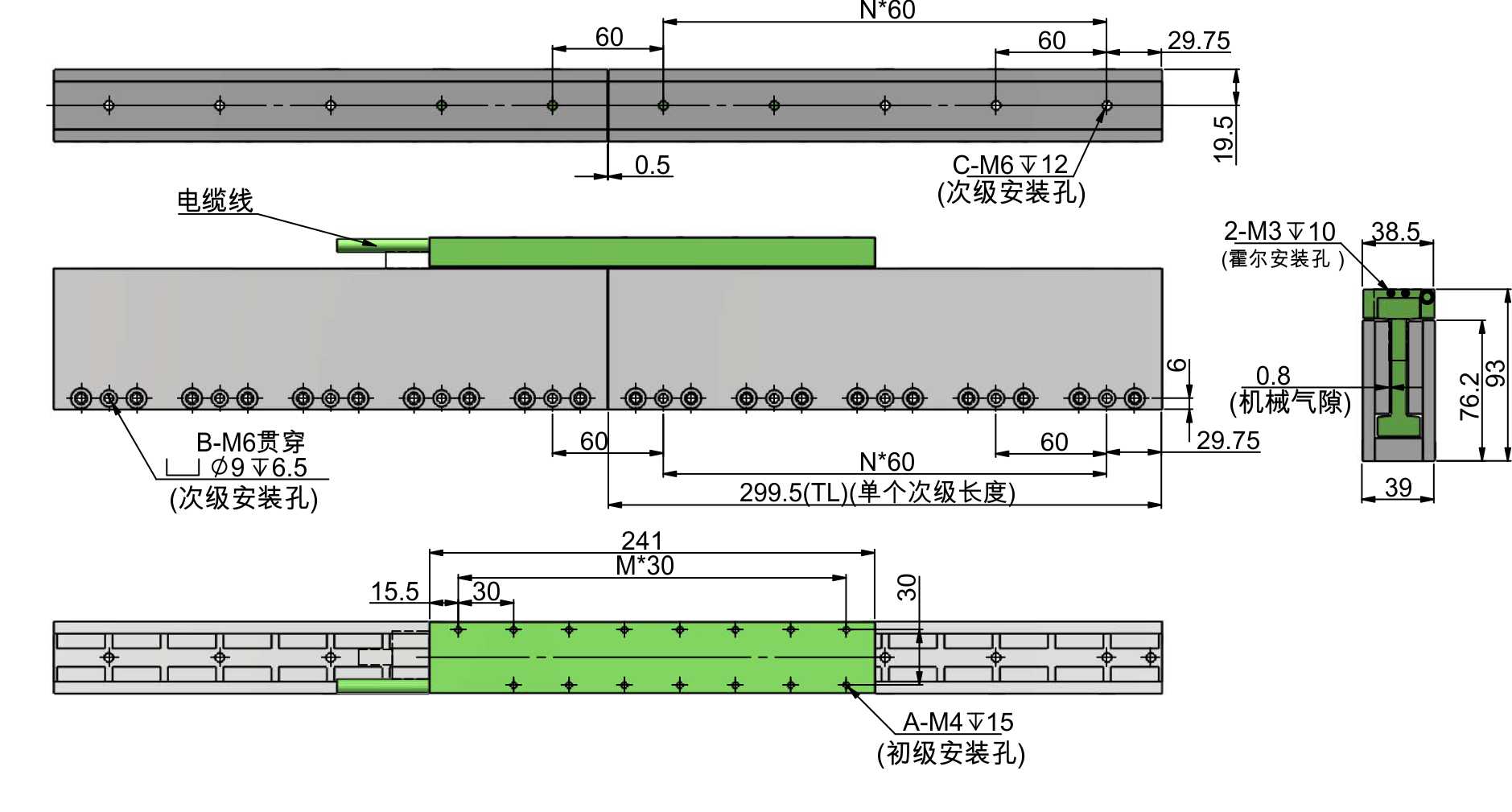

直線電機LSMU5系列尺寸圖



初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMU510101A-S-H-NC-N-D00.5 61 1 3
LSMU510201A-S-H-NC-N-D00.5 121 3 7
LSMU510201A-P-H-NC-N-D00.5
LSMU510301A-S-H-NC-N-D00.5 181 5 11
LSMU510301A-P-H-NC-N-D00.5
LSMU510402A-S-H-NC-N-D00.5 241 7 15
LSMU510402A-P-H-NC-N-D00.5
LSMU510501A-S-H-NC-N-D00.5 301 9 19
LSMU510501A-P-H-NC-N-D00.5
LSMU510601A-S-H-NC-N-D00.5 361 11 23
LSMU510601A-P-H-NC-N-D00.5
                           備注:1.標準線長0.5米帶D型航空插頭，電纜最大外徑d為7.0mm，固定鋪設最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                   2.可選配溫度傳感器；
                                   3.電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B 次級安裝孔C
LSMU5208A 299.5 4 5 5
LSMU5209A 239.5 3 4 4
LSMU5210A 179.5 2 3 3
LSMU5211A 119.5 1 2 2
                                                               適用于本系列任意一款初級,次級安裝方式可任意選擇。

                                                              更多資料可下載選型手冊，下載鏈接：
                                                               http://www.militarydollarsandsense.com/service/2/
