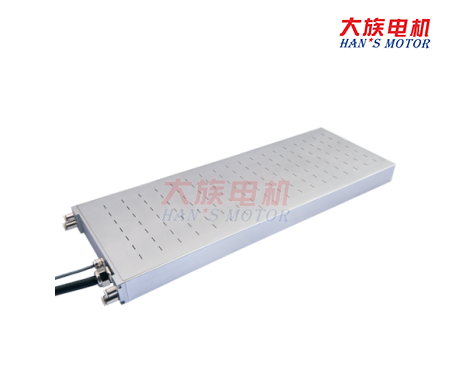

有鐵芯LSMFB系列直線電機-水冷卻型
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
直線電機LSMFB
有鐵芯LSMFB系列直線電機-水冷卻型


LSMFB

有鐵芯直線電機-LSMFB系列-水冷卻型
初級規格：LSMF610602C-P-H-WC 　
性能參數 符號 單位 　
連續推力(在溫度Tmax下) Fc N 4041
峰值推力 Fp N 7800
電機常數(在25℃下) Km25 N/Sqrt(W) 106.0
最大持續損耗功率 Pc W 1994
連續電流(在溫度Tmax下) Ic Arms 22.0
峰值電流（持續時間1s） Ip Arms 45.0
推力常數（25℃,±5%） Kf N/Arms 183.7
反電勢常數（25℃,±5%） Ke Vrms/m/s 61.2
電阻(25℃,±5%)p-p R ? 2.0
電感(25℃,±20%)p-p L mH 17.0
最高線圈允許溫度 Tmax ℃ 120
極距(N-N)(360º電氣周期） 2τ mm 48.0
需求冷水最小流量 Wmin L/min 6.5
進出水溫差 △T ℃ 7.0
壓力降（初級回路串聯） △P Bar 3.0
電磁吸力 Fa kN 18.0
最高直流母線電壓 Ubus V 600
額定推力下最大速度Ubus=537V 　 m/s 2.8
峰值推力下最大速度Ubus=537V 　 m/s 2.0
理論空載下最大速度Ubus=537V 　 m/s 3.5
額定推力下最大速度Ubus=350V 　 m/s 1.7
峰值推力下最大速度Ubus=350V 　 m/s 1.1
理論空載下最大速度Ubus=350V 　 m/s 2.3
初級質量 Mp Kg 32.0
單位長度次級質量 Ms Kg/m 16.7

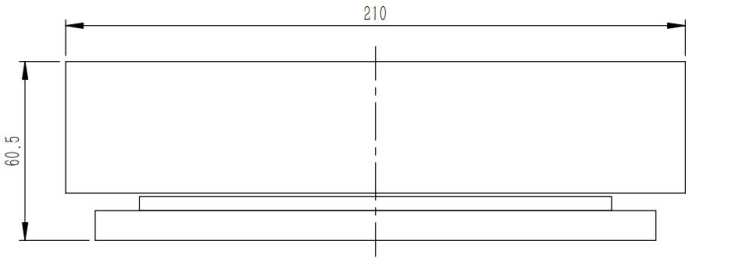

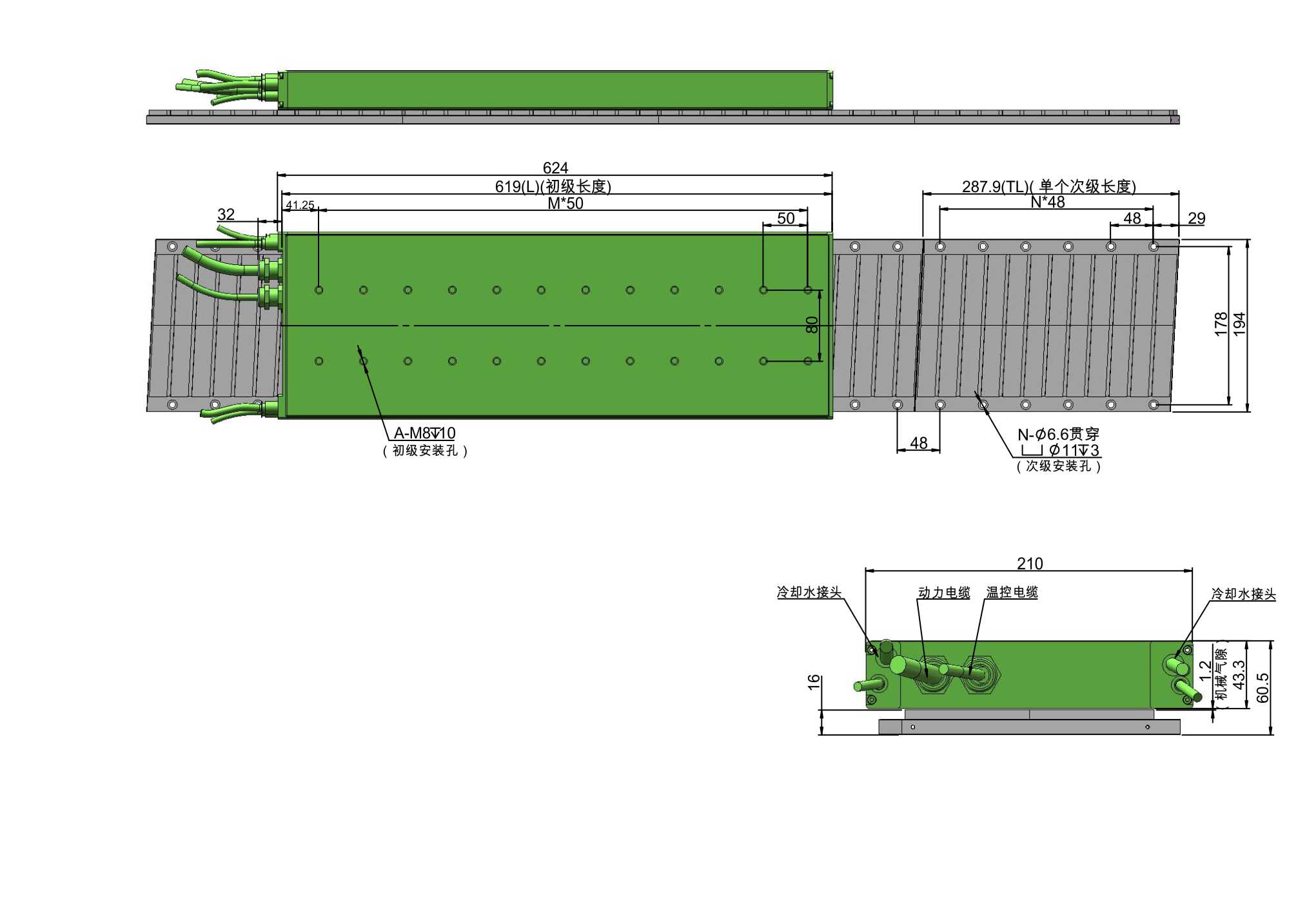

LSMFB系列鐵芯電機-水冷卻型尺寸圖

初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMF610602C-P-H-WC 619 11 24
                                        備注：1.標準電纜線長6米，電纜線最大外徑13.5mm，拖鏈內最小彎曲半徑101.3mm，長度可根據客戶要求定制。
                                                  2.可選配溫度傳感器；


次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMF4210A 287.9 5 12
LSMF4211A 143.9 2 6


                                           更多資料可下載選型手冊，下載鏈接：
                                           http://www.militarydollarsandsense.com/service/2/
