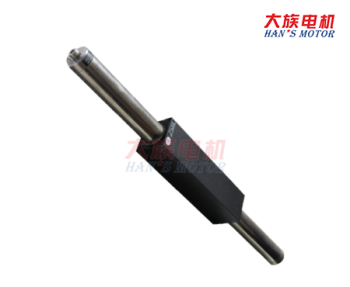

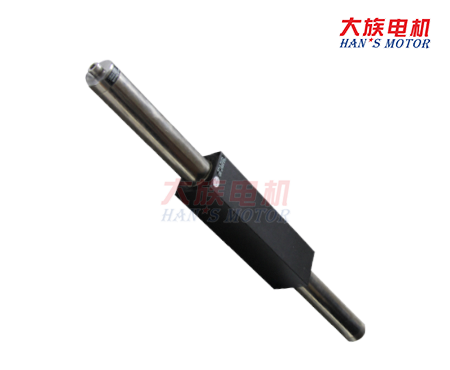

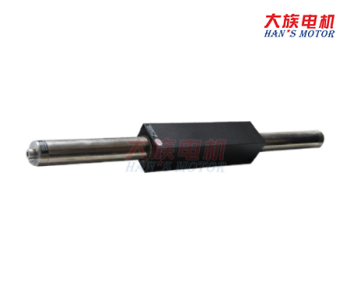

管形直線電機LSMS12系列-自然冷卻型
產品特點：結構緊湊、防護等級高、使用壽命長、成本低、方便維護、易于實現批量生產。
該類產品廣泛應用于包裝、裝配、搬運、半導體、電子、自動化、印刷等行業領域中。
產品介紹
產品參數
其他產品
管形直線電機，初級和次級采用封閉式圓筒形結構，無橫向邊緣效應，霍爾傳感器及其電路集成在初級中進行信號反饋實現電機定位，結構緊湊。
也可外接位置傳感器實現更高的位置精度要求。
與其它類型同步直線電機比較，
該產品特點：結構緊湊、防護等級高、使用壽命長、成本低、方便維護、易于實現批量生產。
該類產品廣泛應用于包裝、裝配、搬運、半導體、電子、自動化、印刷等行業領域中。




管型直線電機LSMLS12系列
LSMS12系列管型電機----自然冷卻型
1、推力特性平滑；
2、小慣量大加速度；
3、過載能力強；
4、無齒槽力及電磁吸力；
5、模塊化設計。

更多資料可下載選型手冊，下載鏈接：
http://www.militarydollarsandsense.com/service/2/

管形電機-LSMS12系列-自然冷卻型

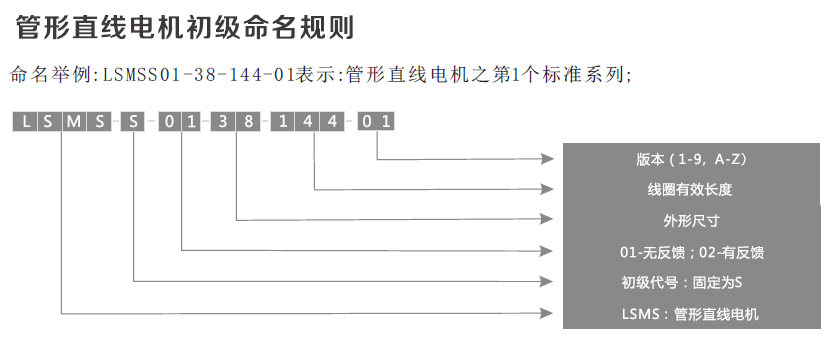

初級規格 LSMSS02-12-36-01
性能參數 符號 單位
連續推力(在溫度Tmax下) Fc N 2
峰值推力（持續時間1s） Fp N 6
電機常數(在25℃下) Km N/Sqrt(W) 1.1
最大持續損耗功率 Pc W 4
連續電流(在溫度Tmax下) Ic Arms 0.4
峰值電流（持續時間1s） Ip Arms 1.2
推力常數（25℃,±5%） Kf N/Arms 5.1
反電勢常數（25℃,±5%） Ke Vrms/m/s 1.7
電阻(25℃,±5%)p-p（帶0.5米排線） R ? 12.8
電感(25℃,±20%)p-p L mH 1.0
最高線圈允許溫度 Tmax ℃ 120
極距(N-N)(360º電氣周期） 2τ mm 18
電磁吸力 Fa kN 0.0
最高直流母線電壓 Ubus V 330
額定推力下最大速度Ubus=310V Vmax,Fc m/s 71.7
峰值推力下最大速度Ubus=310V Vmax,Fp m/s 67.0
理論空載下最大速度Ubus=310V Vmax,F=0 m/s 73.8
初級質量 Mp Kg 0.045
單位長度次級質量 Ms Kg/m 0.030
