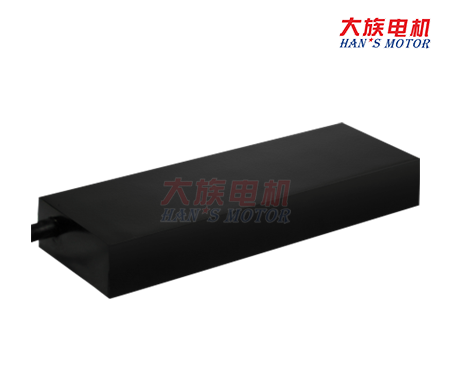

有鐵芯LSMFJ系列直線電機-自然冷卻型-125
1、推力大；
2、加速性能優異；
3、采用齒槽力抑制技術；
4、高效液體冷卻，內置過熱保護；
5、模塊化設計。
產品介紹
產品參數
其他產品

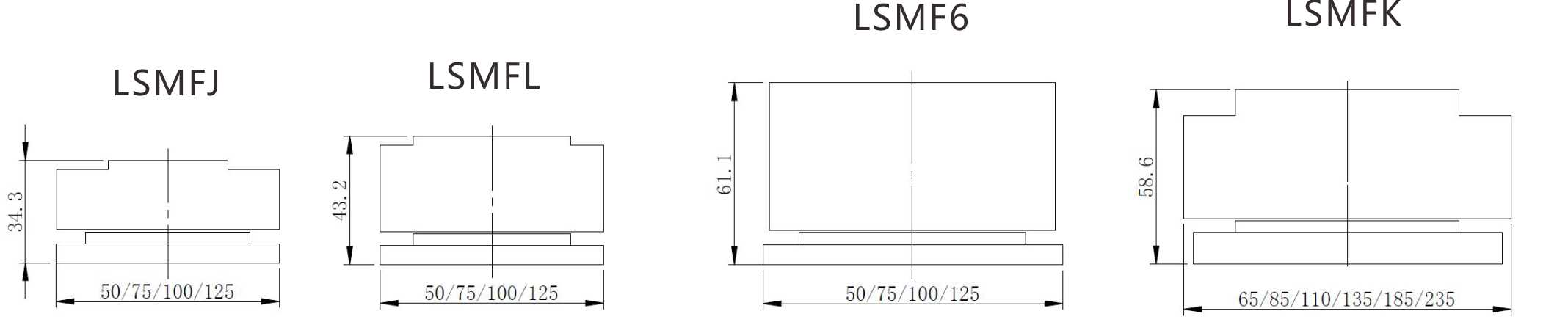

直線電機LSMFJ / L 系列選型規則
有鐵芯技術丨低齒槽力丨有水冷/無水冷結構丨標準化，模塊化，高可靠性
丨多系列，最大規格峰值推力20000N丨可選霍爾傳感器丨可定制開發





直線電機選型規則

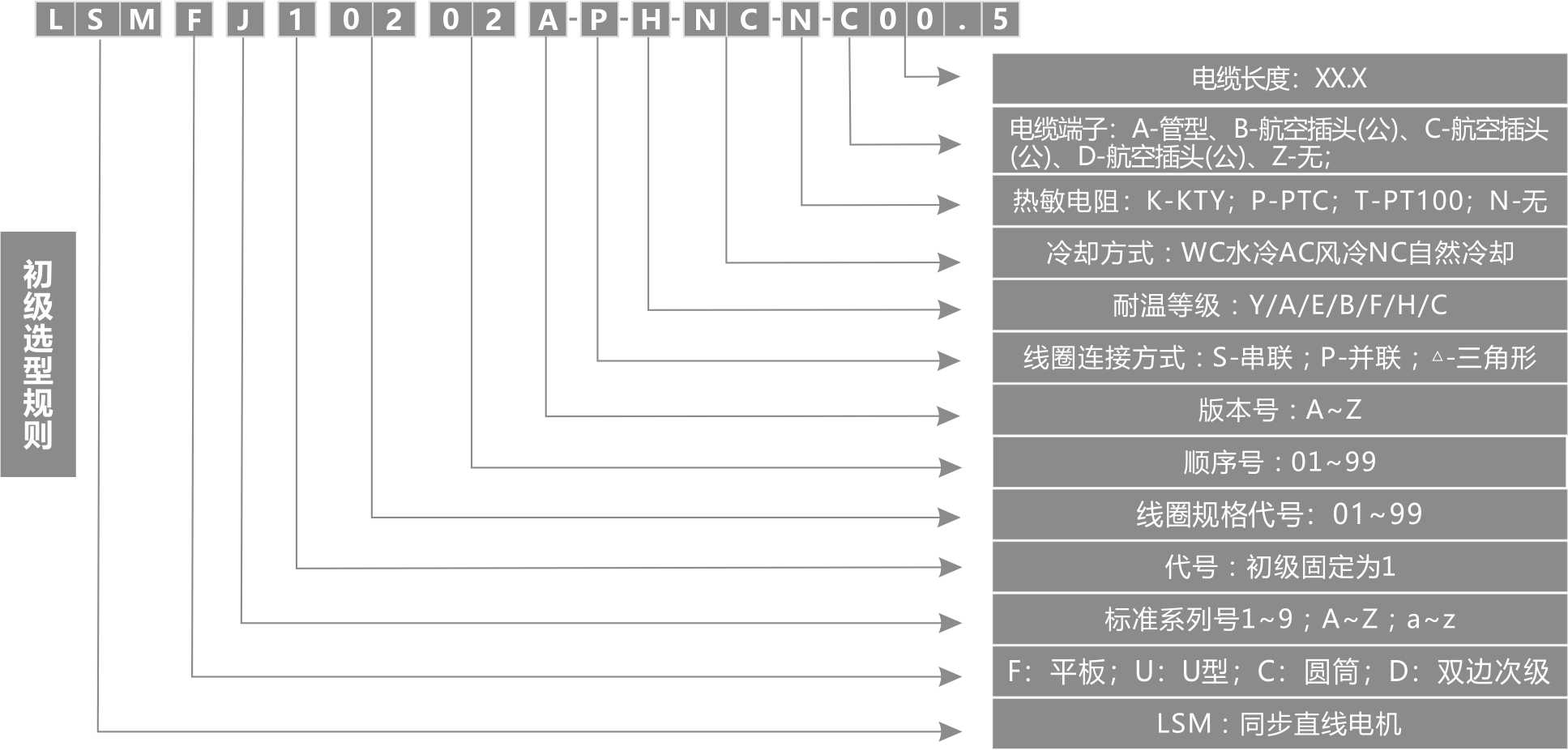

命名舉例如下：
LSMFJ10202A-P-H-NC-N-C00.5表示：平板直線同步電機之第J個標準系列的02線圈第2款A(yù)版本并聯式初級，且耐溫等級為H級，采用自然冷卻方式，無熱敏電阻，電纜末端為C類航空插頭，電纜線長度0.5米；
                   備注：可根據運行工況重新設計初級繞組，使電機和驅動器匹配，滿足高速大功率或低速小功率運行要求。

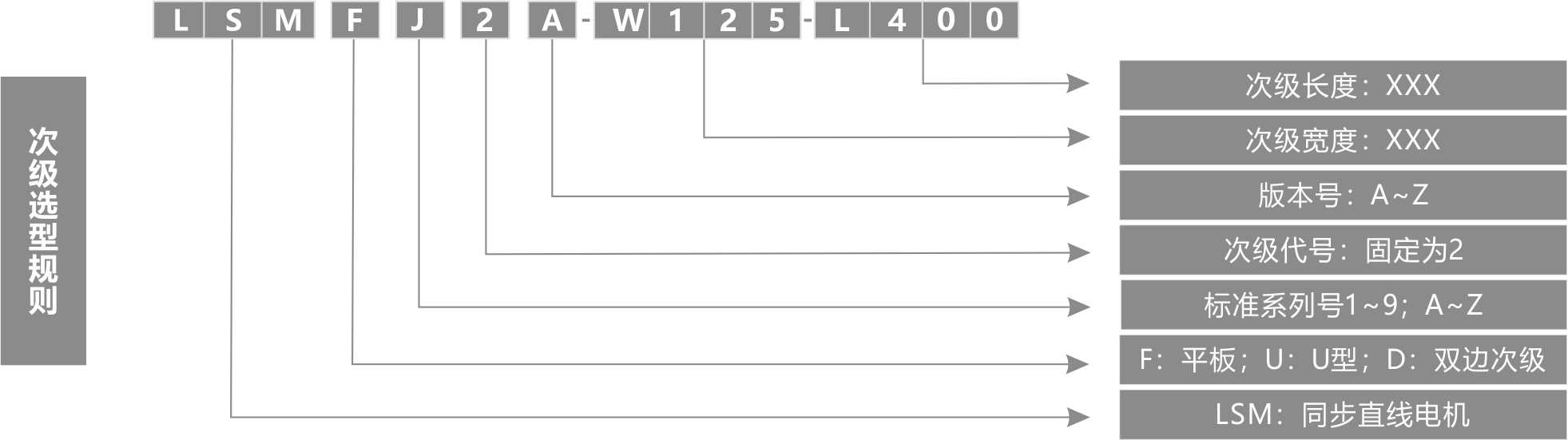

命名舉例如下：
LSMFJ2A-W125-L400表示：平板直線同步電機之第J個標準系列A版本寬度125，長度400的次級。

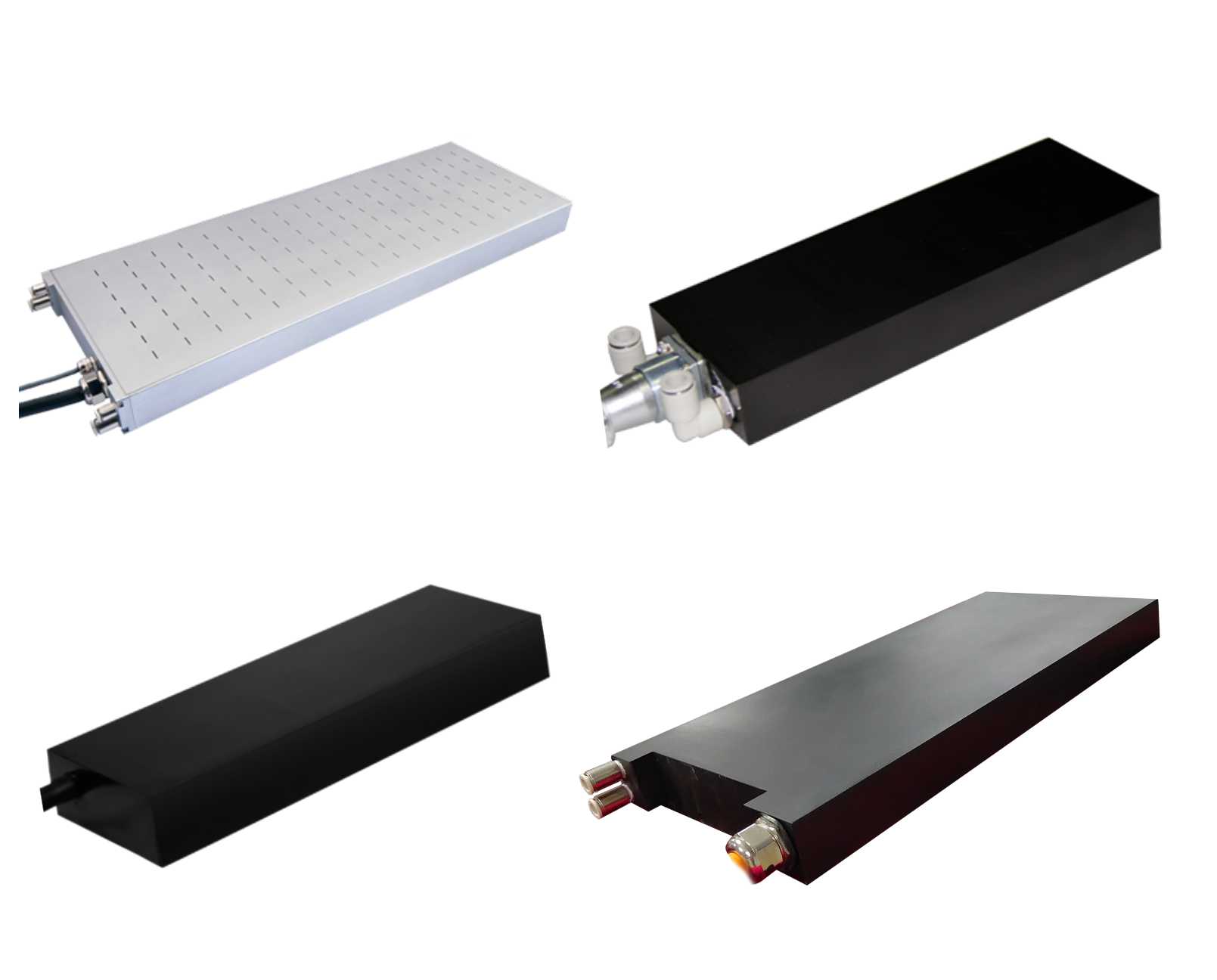

直線電機LSMFJ系列

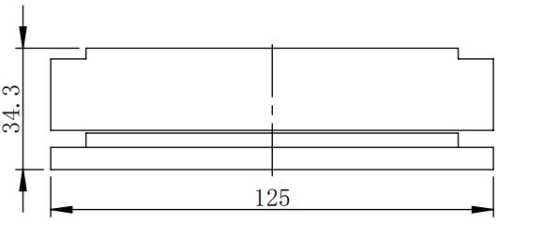

有鐵芯LSMFJ系列直線電機-自然冷卻型-125


有鐵芯直線電機-LSMFJ系列-自然冷卻型-125
初級規格：LSMFJ10xxxx-x-H-NC-N-C00.5 104A-S 204A-P
性能參數 符號 單位 串聯 并聯
連續推力(在溫度Tmax下) Fc N 217 416
峰值推力 Fp N 742 1662
電機常數(在25℃下) Km25 N/Sqrt(W) 23.9 33.5
最大持續損耗功率 Pc W 113 211
連續電流(在溫度Tmax下) Ic Arms 2.3 4.4
峰值電流（持續時間1s） Ip Arms 9.0 18.0
推力常數（25℃,±5%） Kf N/Arms 94.5 94.5
反電勢常數（25℃,±5%） Ke Vrms/m/s 31.5 31.5
電阻(25℃,±5%)p-p R ? 10.4 5.3
電感(25℃,±20%)p-p L mH 37.2 18.6
最高線圈允許溫度 Tmax ℃ 120 120
極距(N-N)(360º電氣周期） 2τ mm 20 20
電磁吸力 Fa kN 1.2 2.4
最高直流母線電壓 Ubus V 600 600
額定推力下最大速度Ubus=310V 　 m/s 3.2 3.2
峰值推力下最大速度Ubus=310V 　 m/s 1.2 1.2
理論空載下最大速度Ubus=310V 　 m/s 3.9 3.9
額定推力下最大速度Ubus=537V 　 m/s 5.9 5.9
峰值推力下最大速度Ubus=537V 　 m/s 2.8 2.8
理論空載下最大速度Ubus=537V 　 m/s 6.9 6.9
初級質量 Mp Kg 1.6 3.0
單位長度次級質量 Ms Kg/m 8.8 8.8

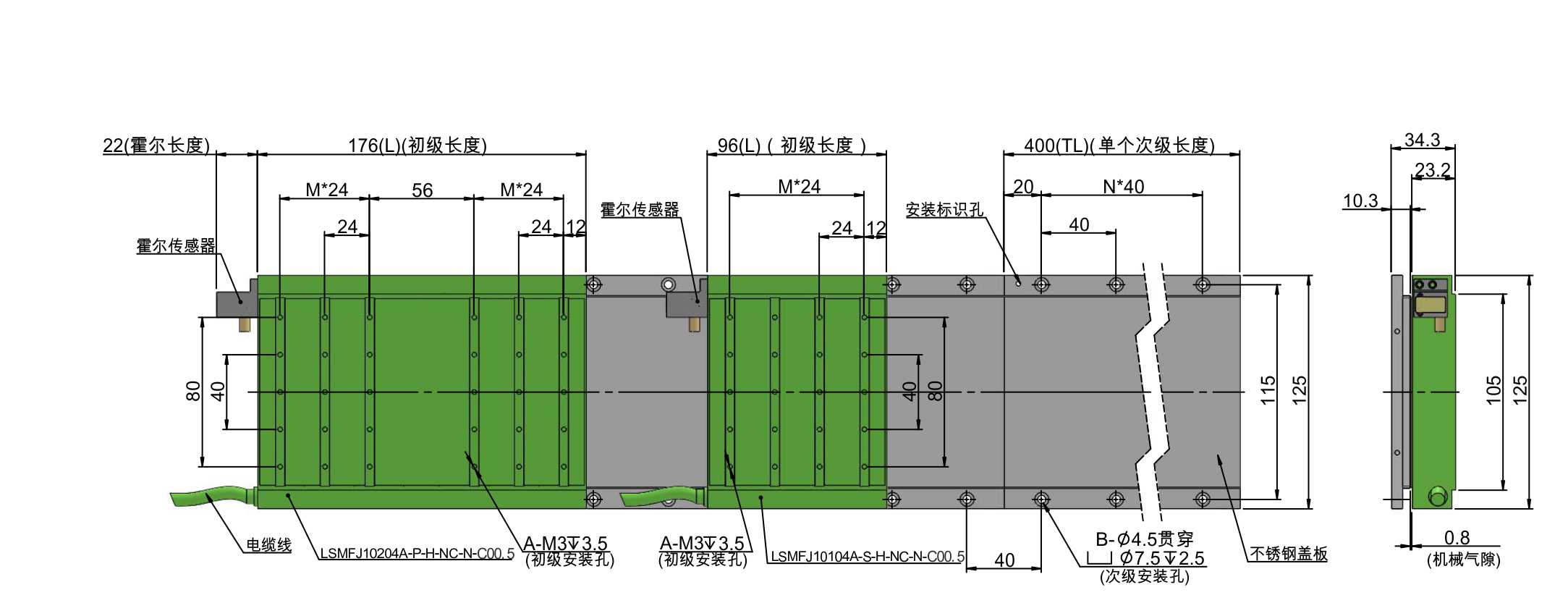

直線電機LSMFJ-125系列尺寸圖




初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMFJ10104A-S-H-NC-N-C00.5 96 3 20
LSMFJ10204A-P-H-NC-N-C00.5 176 2 30

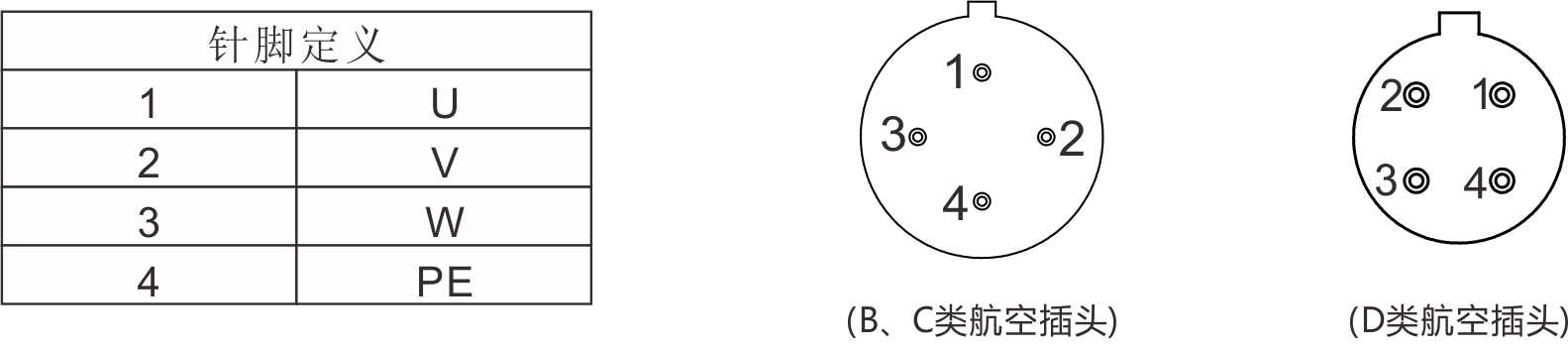

                                備注：1 .標準線長0.5米帶C型航空插頭，持續電流Ic≤10A/10＜Ic≤12A /12＜Ic≤16A所用電纜最大外徑d分別為7.5mm / 8.0mm/ 9.0mm，固定
                             鋪設最小彎曲半徑為3 * d，拖鏈內移動最小彎曲半徑為5 * d，電纜線長度及端子可定制；
                                          2 .可選配溫控，溫控線最大外徑5mm，最小彎曲半徑50mm；
                                          3 .電機選型、動子轉接線、霍爾延長線見19-33頁。
次級尺寸
次級型號 次級長度TL N 次級安裝孔B
LSMFJ2A-W125-L400 40 0 2
LSMFJ2A-W125-L80 80 1 4
LSMFJ2A-W125-L200 200 4 10
LSMFJ2A-W125-L320 320 7 16
LSMFJ2A-W125-L400 400 9 20
                                適用于本系列任意一款初級。

                                 更多資料可下載選型手冊，下載鏈接：
                                 http://www.militarydollarsandsense.com/service/2/
