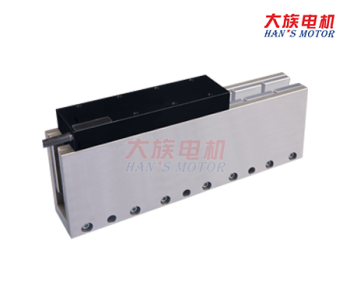

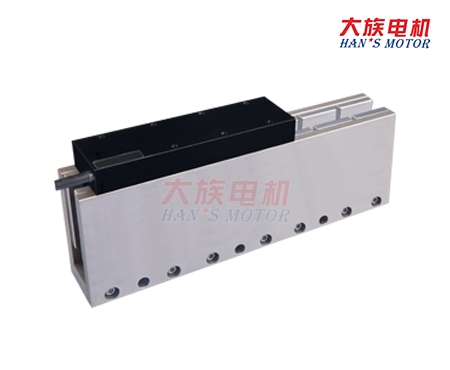

直線電機LSMU6系列無鐵芯電機-自然冷卻型
1、推力特性平滑；
2、小慣量大加速度；
3、過載能力強；
4、無齒槽力及電磁吸力；
5、模塊化設計。
產品介紹
產品參數
其他產品

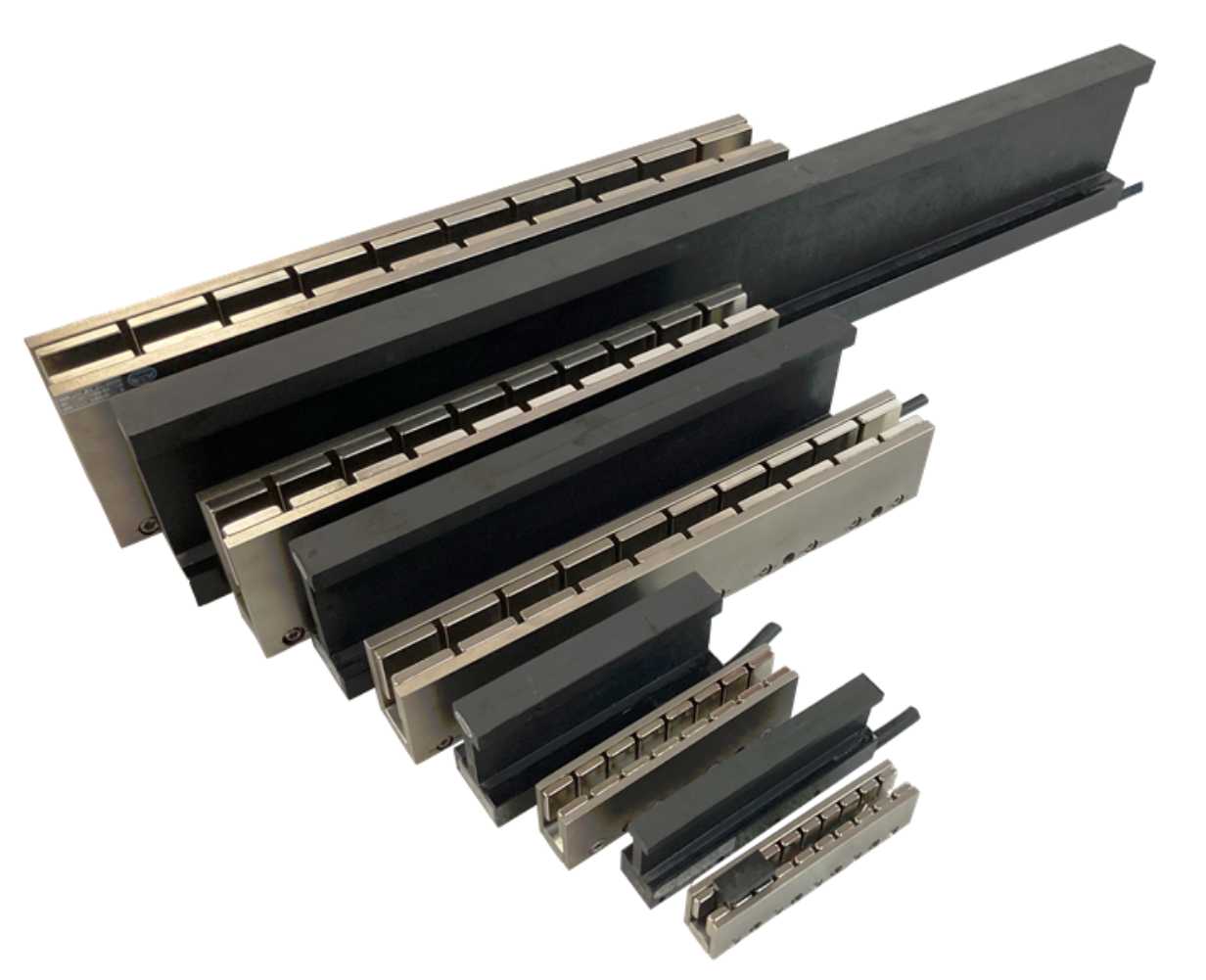

直線電機LSMU無鐵芯系列
無鐵芯技術丨無齒槽效應丨專利技術丨繞組緊湊型設計，高推力密度丨高連續推力與峰值推力丨可選霍爾傳感器


直線電機選型規則

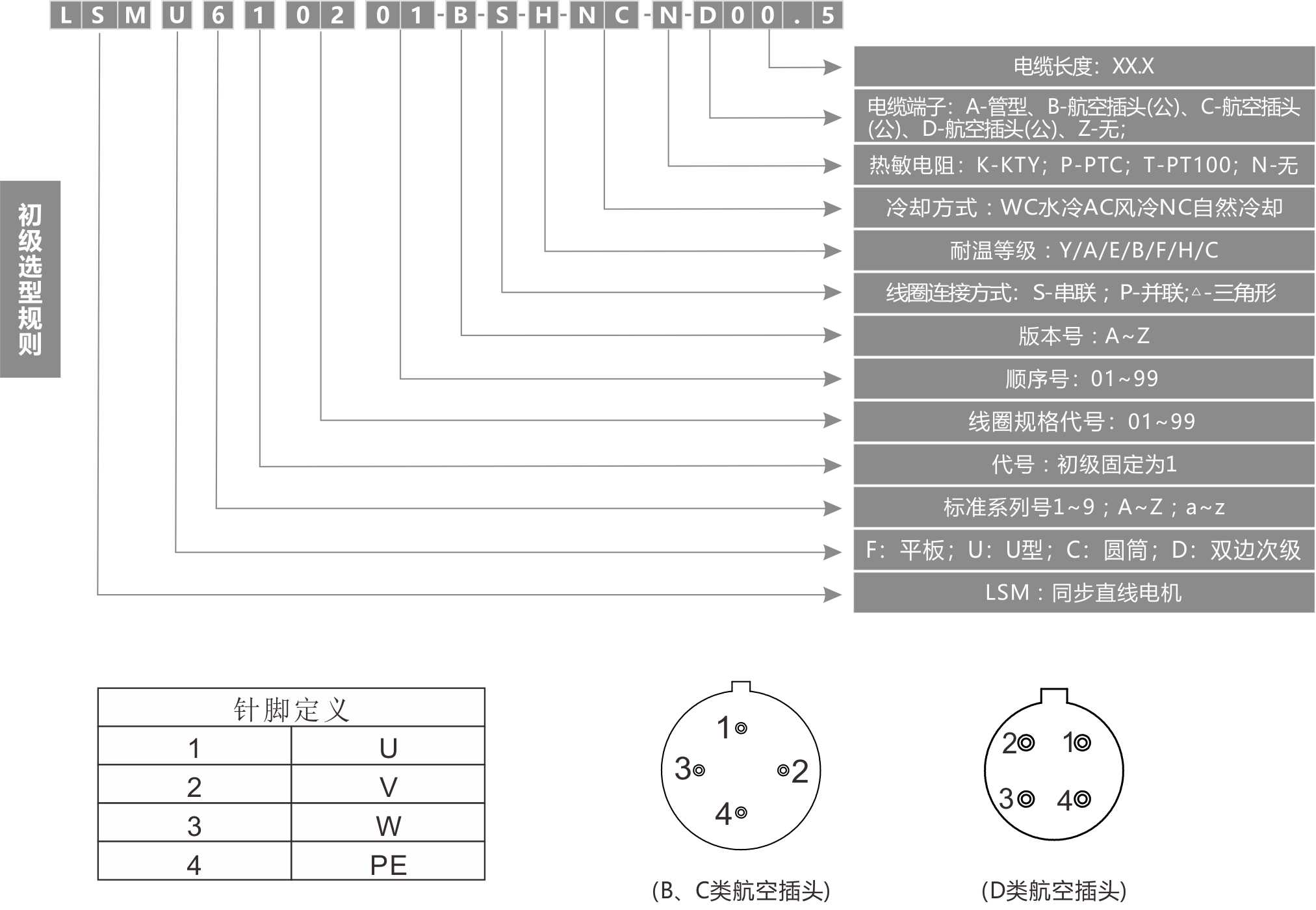

初級選型規則
命名舉例，LSMU610201B-S-H-NC-N-D00.5表示：U型直線同步電機之第6個標準系列的02線圈第1款B版本串聯式初級，
且耐溫等級為H級，采用自然冷卻方式,無熱敏電阻，電纜線長0.5米，出線端為D類航空插頭。

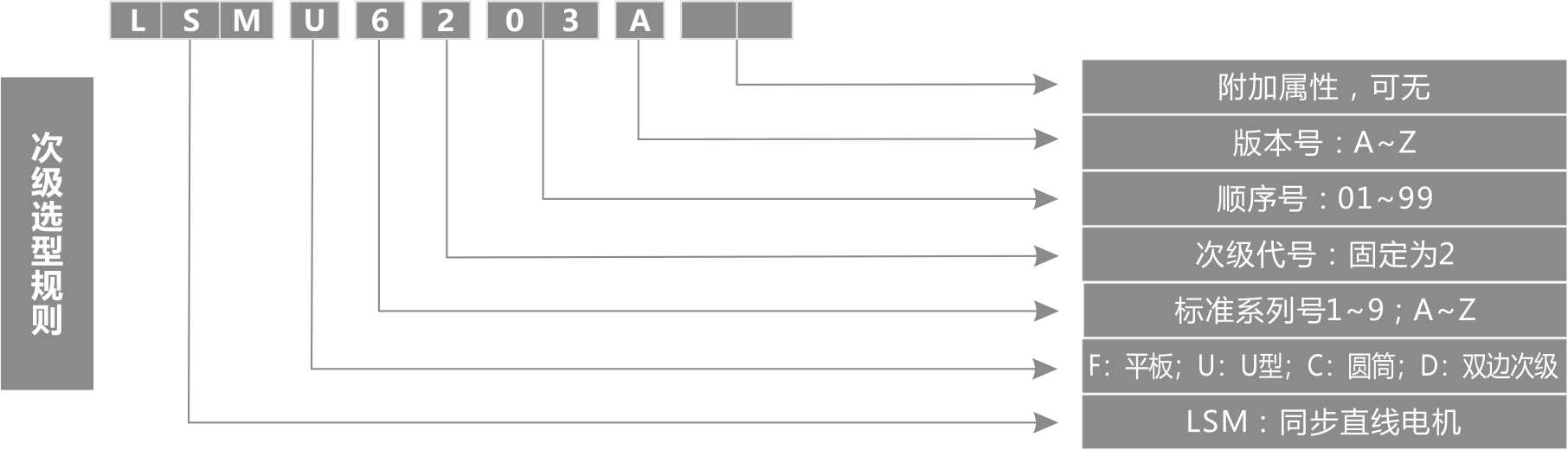

次級選型規則
命名舉例，LSMU6203A表示：U型直線同步電機之第6個標準系列的第3款A(yù)版本次級；

直線電機LSMU6系列
LSMU系列無鐵芯電機-自然冷卻型


無鐵芯直線電機-LSMU6系列
初級規格 :LSMU610xxxx-x-H-NC-N-D00.5 101A-S 201B-S 201B-P 301A-S 301A-P 401A-S 401A-P 501A-S 501A-P 601A-S 601A-P 801A-S 801A-P
性能參數 符號 單位 串聯 串聯 并聯 串聯 并聯 串聯 并聯 串聯 并聯 串聯 并聯 串聯 并聯
連續推力(在溫度Tmax下) Fc N 110 221 221 331 332 442 442 552 552 662 662 883 884
峰值推力 Fp N 660 1326 1326 1988 1989 2649 2649 3311 3309 3972 3972 5300 5301
電機常數(在25℃下) Km25 N/Sqrt(W) 16.1 22.8 23.3 27.9 28.5 32.2 32.9 36.2 36.8 39.7 40.0 45.9 46.6
最大持續損耗功率 Pc W 64.4 128.7 123.6 193.1 185.4 257.4 247.1 319.2 308.9 382.3 375.9 508.4 494.3
連續電流(在溫度Tmax下) Ic Arms 2.5 2.5 5.0 2.5 5.0 2.5 5.0 2.5 5.0 2.5 5.0 2.5 5.0
峰值電流（持續時間1s） Ip Arms 15.0 15.0 30.0 15.0 30.0 15.0 30.0 15.0 30.0 15.0 30.0 15.0 30.0
推力常數（25℃,±5%） Kf N/Arms 44.0 88.4 44.2 132.5 66.3 176.6 88.3 220.7 110.3 264.8 132.4 353.3 176.7
反電勢常數（25℃,±5%） Ke Vrms/m/s 14.7 29.5 14.8 44.2 22.1 58.9 29.5 73.6 36.8 88.3 44.2 117.8 58.9
電阻(25℃,±5%)p-p R ? 5.0 10.0 2.4 15.0 3.6 20.0 4.8 24.8 6.0 29.7 7.3 39.5 9.6
電感(25℃,±30%)p-p L mH 9.5 19.0 4.8 28.5 7.1 38.0 9.5 47.5 11.9 57.0 14.3 76.0 19.0
最高線圈允許溫度 Tmax ℃ 120 120 120 120 120 120 120 120 120 120 120 120 120
極距(N-N)(360º電氣周期） 2τ mm 84 84 84 84 84 84 84 84 84 84 84 84 84
電磁吸力 Fa kN 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
最高直流母線電壓 Ubus V 330 330 330 330 330 330 330 330 330 330 330 330 330
額定推力下最大速度Ubus=310V Vmax,Fc m/s 7.9 3.6 7.9 2.2 5.1 1.5 3.6 1.1 2.8 0.8 2.2 0.4 1.5
峰值推力下最大速度Ubus=310V Vmax,Fp m/s 4.8 0.6 4.9 0.0 2.2 0.0 0.8 0.0 0.0 0.0 0.0 0.0 0.0
理想空載下最大速度Ubus=310V Vmax,0 m/s 8.5 4.2 8.5 2.8 5.6 2.1 4.2 1.7 3.4 1.4 2.8 1.0 2.1
初級質量 Mp Kg 1.0 1.9 1.9 2.7 2.7 3.6 3.6 4.5 4.5 5.4 5.4 7.2 7.2
單位長度次級質量 Ms Kg/m 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0 24.0

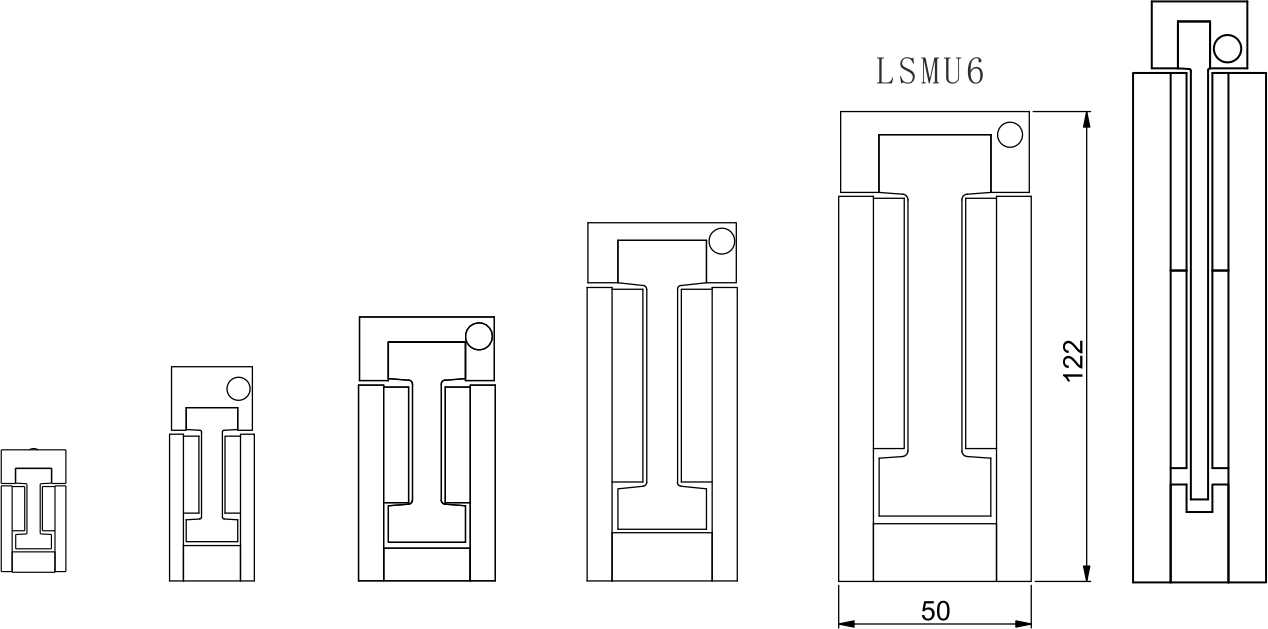

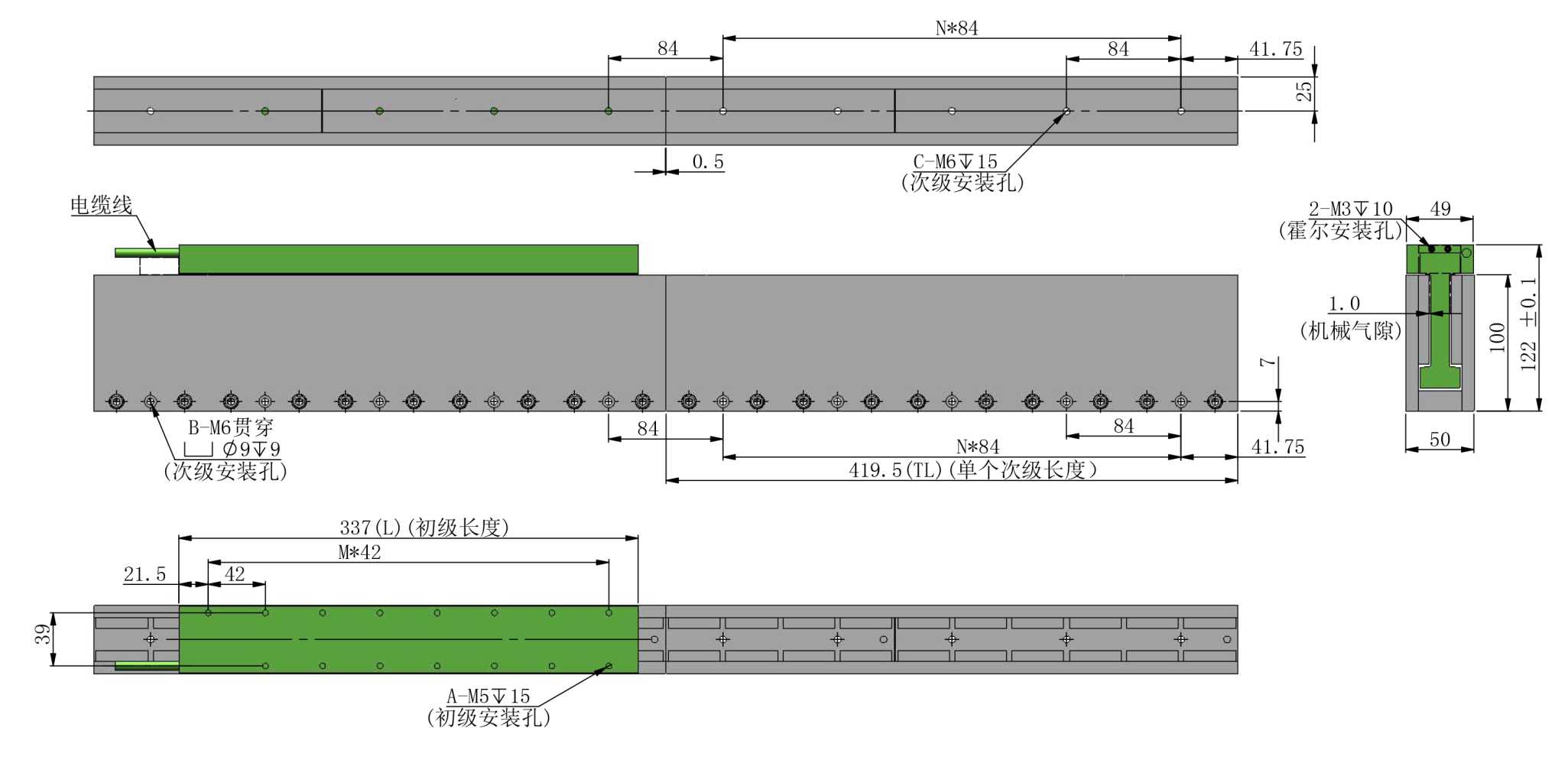

直線電機LSMU6系列尺寸圖



初級尺寸
初級型號 初級長度L M 初級安裝孔A
LSMU610101A-S-H-NC-N-D00.5 85 1 3
LSMU610201B-S-H-NC-N-D00.5 169 3 7
LSMU610201B-P-H-NC-N-D00.5
LSMU610301A-S-H-NC-N-D00.5 253 5 11
LSMU610301A-P-H-NC-N-D00.5
LSMU610401A-S-H-NC-N-D00.5 337 7 15
LSMU610401A-P-H-NC-N-D00.5
LSMU610501A-S-H-NC-N-D00.5 421 9 19
LSMU610501A-P-H-NC-N-D00.5
LSMU610601A-S-H-NC-N-D00.5 505 11 23
LSMU610601A-P-H-NC-N-D00.5
LSMU610801A-S-H-NC-N-D00.5 673 15 31
LSMU610801A-P-H-NC-N-D00.5
                            備注:1.標準線長0.5米帶D型航空插頭，電纜最大外徑d為7.0mm，固定鋪設最小彎曲半徑為3*d，拖鏈內移動最小彎曲半徑為5*d，電纜線長度及端子可定制；
                                   2.可選配溫度傳感器；
                                   3.電機選型、動子轉接線、霍爾延長線見19-33頁。

次級尺寸
次級型號 次級長度TL N 次級安裝孔B 次級安裝孔C
LSMU6202A 167.5 1 2 2
LSMU6203A 251.5 2 3 3
LSMU6204A 419.5 4 5 5
                                                                 適用于本系列任意一款初級,次級安裝方式可任意選擇。

                                                                 更多資料可下載選型手冊，下載鏈接：
                                                                 http://www.militarydollarsandsense.com/service/2/
